MCC Panel의 구성과 순간정전 피해 검토

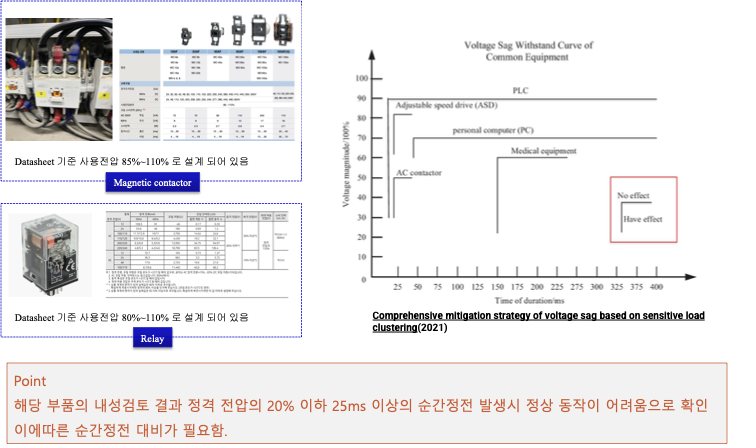

MC 릴레이 순간정전 내성 검토

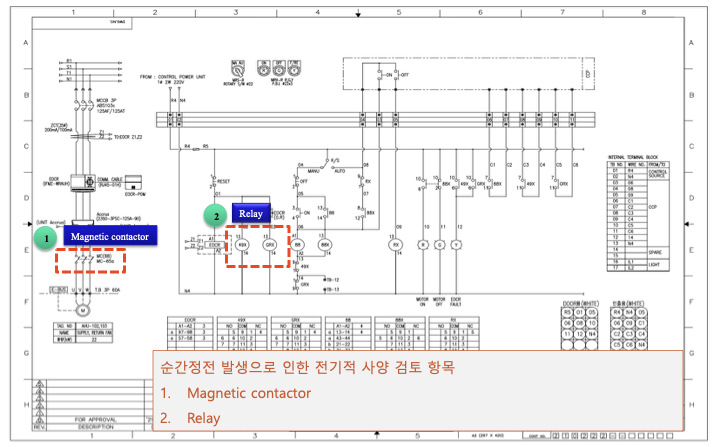

MCC Panel(Motor Control Center)은 여러 전동기를 중앙에서 제어·보호하기 위한 전력 설비로, 주 차단기, 버스바, 개별 모터 회로, MC(Magnetic Contactor, 전자접촉기), 과부하계전기(OLR/EOCR), 제어 릴레이 등으로 구성된다. 일반적으로 동력 전원과 제어 전원이 분리되어 운용되며, 제어 전원은 110VAC 또는 24VDC가 사용된다. 순간정전은 수 ms에서 수백 ms 수준의 매우 짧은 전원 상실이지만, MC 릴레이 코일은 전압이 일정 시간 이상 유지되지 않으면 즉시 탈락하는 특성을 가지므로, 이와 같은 짧은 정전에도 모터가 불의로 정지할 수 있다.

이러한 정지는 생산 설비의 공정 중단, 제품 불량, 설비 손상, 안전 문제로 이어질 수 있다. 특히 전원 복구 시 여러 모터가 동시에 기동되면 돌입전류가 급증하여 차단기 트립, 전압 강하, 추가 설비 정지를 유발할 가능성이 높다. 따라서 MCC Panel에서는 순간정전에 대한 MC 릴레이의 내성을 검토하는 것이 중요하며, 어느 정도의 정전 시간까지 릴레이가 유지되는지, 복전 후 제어 신호와 실제 동작이 일치하는지를 확인해야 한다.

이를 개선하기 위한 대응 방안으로는 제어전원 유지용 보조 전원 적용, 타이머나 릴레이를 이용한 순간정전 보상, 복전 후 순차 기동 및 지연 재기동 설계 등이 있다. 이러한 대책을 통해 순간정전 상황에서도 모터의 불필요한 정지와 오동작을 방지하고, 설비의 신뢰성과 연속 운전 능력을 확보하는 것이 MCC Panel 순간정전 피해 검토의 핵심이다.
